PCM复用设备环网、级联、星型综合接入解决方案

一、概述

天为电信TW-PCM3000系列PCM复用设备是新一代开放式的小型PCM综合业务接入平台。该平台提供光口速率支持STM-1、STM-4、等级，支持环网、链网和点对点拓扑结构。它技术框架以SDH、以太网独立总线架构，具有SDH稳定可靠的传输技术，集64K窄带业务接入、PCM复用、64K时隙交叉连接于一体的综合业务平台，能够真正实现高可靠性的综合业务接入和传输。

天为电信TW-PCM3000系列PCM复用设备具有强大的时隙交叉和IP数据交换能力，可实现各种业务的灵活调度，完美实现传统E1，PCM等多种业务的接入和时隙交叉汇聚；支持多种网络拓扑结构，能适应复杂网络的应用需求；

天为电信TW-PCM3000系列PCM复用设备提供全面、智能的管理平台，可实现业务端到端的监控和管理。它在大客户专线接入、专网互联具有广泛应用。

二、PCM复用设备组网拓扑图

1、星型组网

说明：1）、PCM光接口作为传输通信；

2）、通过64K时隙交叉复用到对应的业务板卡上，从而实现电话业务通信；

2、环型组网

说明：1）、PCM光接口作为传输通信；

2）、采用稳定可靠的SDH通信传输技术，

3）、实现PCM业务传输的环网冗余保护，电话业务、串口数据业务通过64K时隙交叉复用到对应的业务板卡上，

实现电话业务、串口数据业务的数据交互通信；

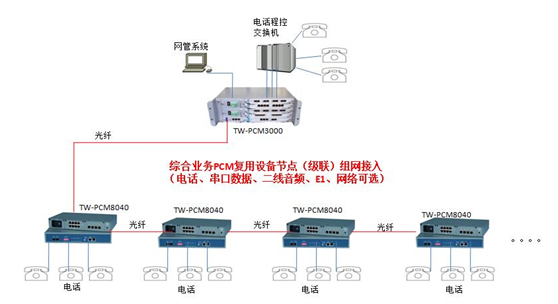

3、节点级联型组网

说明：1）、PCM光接口作为传输通信；

2）、采用稳定可靠的SDH通信传输技术；

3）、实现PCM业务传输的节点级联通信，电话业务、串口数据业务通过64K时隙交叉复用到对应的业务板卡上，

实现电话业务、串口数据业务的数据交互通信；

4、综合接入组网（环网+星型+节点）

说明：1）、PCM光接口作为传输通信；

2）、采用稳定可靠的SDH通信传输技术；

3）、PCM综合接入组网结构，解决客户复杂网络环境接入需求，为用户提供安全可靠的PCM综合接入；

4）、优化客户PCM业务数据传输网络结构，统一网管系统，对整个网络进行管理。

三、PCM复用设备技术特点

■ 设备结构与特性

1、局端设备采用标准：19英寸3U或7U插箱，LVDS无时钟走线背板，独立总线结构；

2、双直流电源冗余备份，支持电源管理；输出过压保护和输出限流保护功能。

3、各种业务盘灵活选配，主控盘、网管盘、PCM业务盘等分别插入相应插槽上。

■ 业务时隙交叉能力

1、支持STM-1或STM-4光口传输接入

2、支持1512 TU-12×1512 TU-12无阻塞全交叉，可对E1业务，64K业务进行时隙交叉复用；

3、支持点对点、链网以及环网等拓扑结构；

■ 业务接口能力

1、可提供多路光口接入，最大可以提供32路光口接入，对应32个方向的PCM业务，通过数据交叉到对应业务盘上；

2、最大可提供1-300路电话业务接入，最大可对应8个前端PCM光复用设备接入；

3、灵活的接入搭配，局端采用机框插卡式，前端可选用PCM光复用一体机设备。

■ 设备网管

1、提供专用网管盘，实现设备的网络管理。

2、采用客户端—服务器结构（Client—Server）

3、清晰直观的GUI图形操作界面

4、易于理解的交叉连接配置界面

5、提供设备配置、查询、告警、性能、维护管理等

6、支持DCC管理通道和内置DCN网管通道

7、全面管理局端和远端设备，实时监控设备接口状态和业务传输质量

8、完善的告警和性能记录

四、PCM综合接入组网应用

1、本方案PCM综合复用设备基于SDH通信传输技术，设备组网接入快捷、稳定可

靠，同时可现在PCM业务64K时隙交叉功能。

2、本方案实践应用于专网客户，行政单位、部队等，用户反馈比较满足，拓展性；
