一、现状分析

       办公室一般都是安装单体空调，通常是依赖员工开关，因此经常出现‘下班后，空调常开’的现象；现在的年轻人缺乏责任心和对环境感知的随心所欲，因此造就了下班后无人关空调的现象时有发生，据统计空调的利用率空调占公司总用电量35%，夏季峰值超50%。而企业空调使用出现突出问题如下：

       ●浪费能耗：办公室无人，空调持续运行，过度制冷/制热等。

       ●管理低效：下班后，无人关空调，造成能耗浪费。

       下班后关空调，人走关空调等操控需要有效合理的管理。解决空调管理问题，为企业带来了开支节流，降本增效的空调控制管理迫在眉睫。

二、解决思路与目标

       企业空调都已经是现有的，在运行的，怎么改造，怎么控制管理？

       天为电信针对企业办公室空调控制管理的问题，提出了专业的解决方案，为解决企业办公室空调管理的缺失，同时为企业节约能源开支，为企业实现了：

       ●节能增效：整体空调节电率≥30%，峰值负荷降低25%。

       ●智能化管理：实现空调状态实时监控、远程开关空调，温度调节等。

       ●空调兼容性：完全支持市面上大部分品牌空调。

三、整体解决方案设计

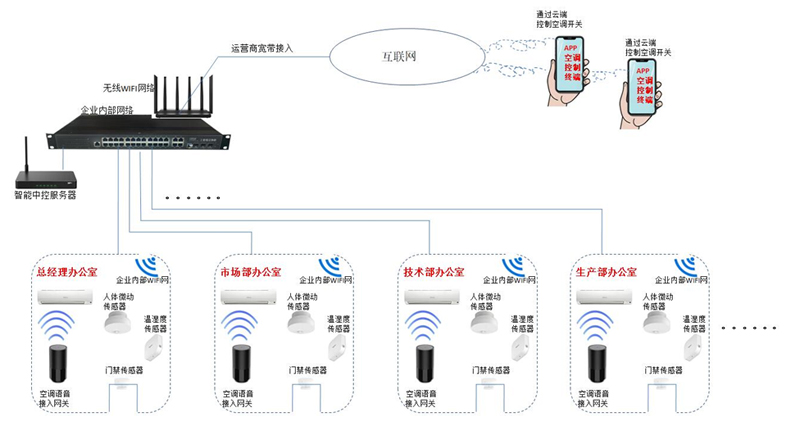

       1、方案设计接入拓扑图

       方案设计说明：

       本方案采用罗格朗系列空调控制产品，实现空调接入控制与应用。

       罗格朗百年品牌，值得信赖，专注智能家居系列产品的软硬件应用。

       ●通过罗格朗APP终端，可实现对企业空调进行本地或云端进行控制开关。

       ●传感器应用只是监测人体在办公室活动的行为，没有识别、视频监控等功能，从而有效保障员工隐私。

       ●提供方便快捷的空调开关机应用（语音，APP应用，远程开关等）。

       2、方案设计架构

       层次化结构，各层次业务之间协同配合，实现空调管理和控制，最大化利用电能，为员工提供良好办公舒适的环境。

       2.1 感知层

       ●人体微动传感器：采集人体存在状态传感器

       ●温度传感器：采集办公室内温度，为开启空调提供环境数据、依据。

       ●门禁传感器：采集办公室门关闭与否；

        2.2网络传输层

       ●以太网络：利用企业单位现有的办公局域网络，承载空调管控数据；

       ●WIFI网络：利用企业单位现有的办公WIFI网络，承载空调管控数据；

       ●ZigBee无线网络覆盖：设备之间自动的ZigBee无线网络覆盖，实现与智能中控服务器层网络联网。

       2.3智能服务器层

       智能中控服务器层，实现数据聚合、算法引擎、分析、场景设计管理、远程云端跨平管理等。

       2.4 应用层

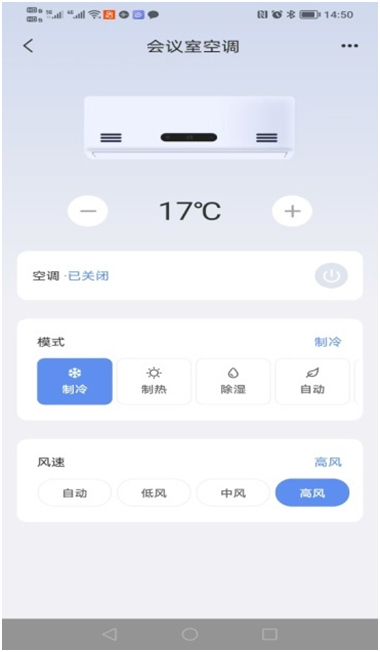

       手机端APP软件操控，可视化界面，对空调控制、设备入网准入设置、管理等等。

       2.5、场景化应用

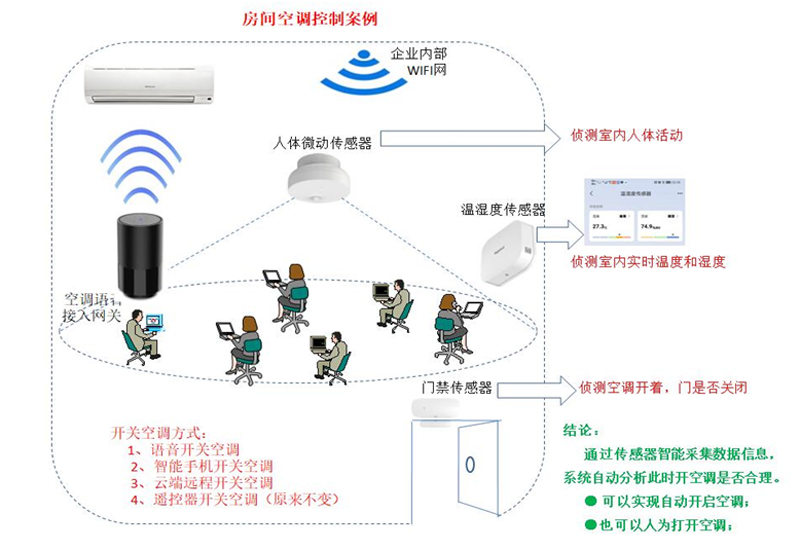

       场景化应用视图

       ●本方案适合所有行业的企业/单位等空调控制管理。

       ●餐饮酒店服务：对酒店客房的空调进行控制管理。

       ●企业单位：对企业单位办公室的空调进行控制管理。

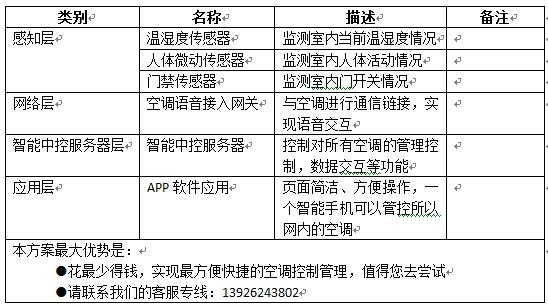

       四、本次方案涉及到设备清单

       （具体数量客户可根据企业空调数量进行选配）

       五、工程实施

       空调控制管理改造工程，不需额外重新敷设线缆，不需改变原有的应用环境，只需增加以上设备既可，简单、快捷。

       工程实施案例请参考本方案的‘场景化实践应用’章节，大体工程施工如下：

       1、感知层设备安装：

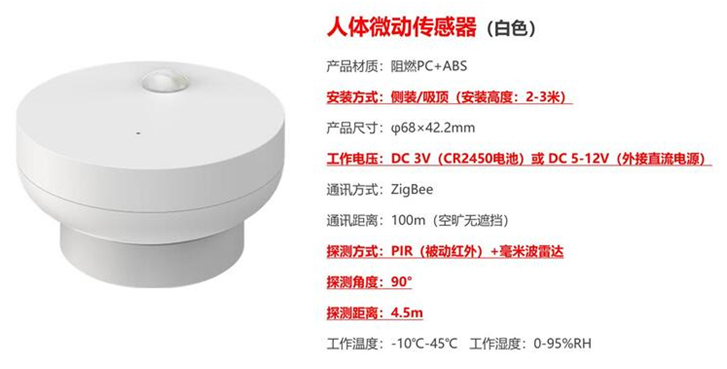

       ●人体微动传感器的安装

       人体微动传感器纽扣电池供电或外接电源适配器供电，安装位置一般安装在员工办公活动范围内，通过人体微动传感器感知一定范围内人体活动情况，简单的说，就是监测房间有没有人，

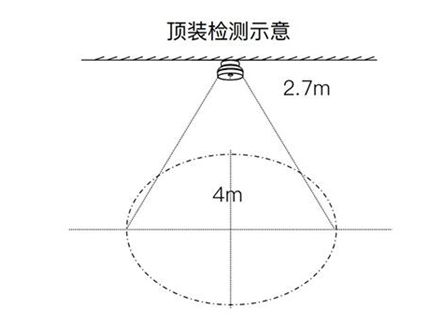

       安装视图：

       安装要求：

       顶装安装高度2.7~3米，红外触发范围1.8~2.5平米（直径1.5米圆），雷达检测范围12平米（直径4米圆）

       安装注意事项：

       ●金属板对雷达波有反射作用，安装位置应避免正对方向1~2米内有金属板

       ●因设备对空气对流和温度敏感，安装的位置应该避免靠近冷热源和空气对流大的地方：如通风口、空调、电暖气等；

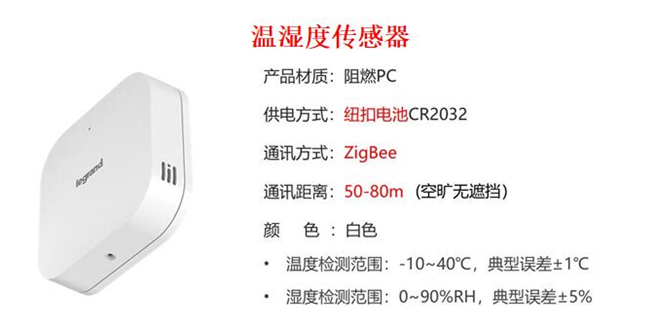

       ●温湿度传感器

       温湿度传感器为纽扣电池供电，安装在办公室任何地方即可。

       安装注意事项：安装的位置应该避免靠近冷热源和空气对流大的地方：如通风口、空调、电暖气等

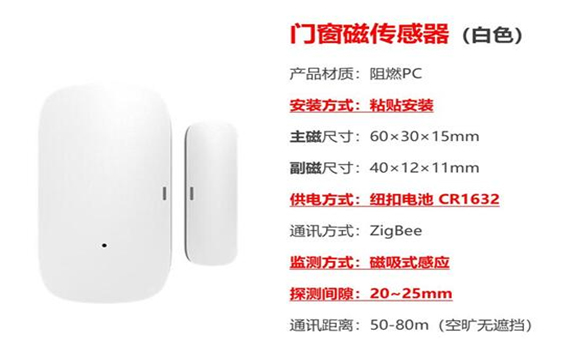

       ●门禁传感器

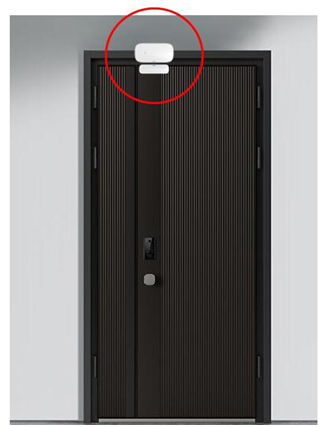

       门禁传感器为纽扣电池供电，安装在门框和门楣之间，如图所示

       安装要求：

       将主磁传感器和副磁传感器的3M胶揭掉，再将设备粘贴到选定的位置。须保证副磁和主磁在关门/窗的状态下紧挨，且间隙小于20mm。安装在门窗室内侧，主磁安装在门/窗框上，副磁安装在门窗上。

       2、网络层设备安装：

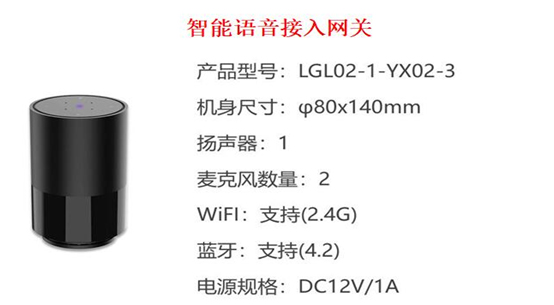

       空调语音接入网关安装

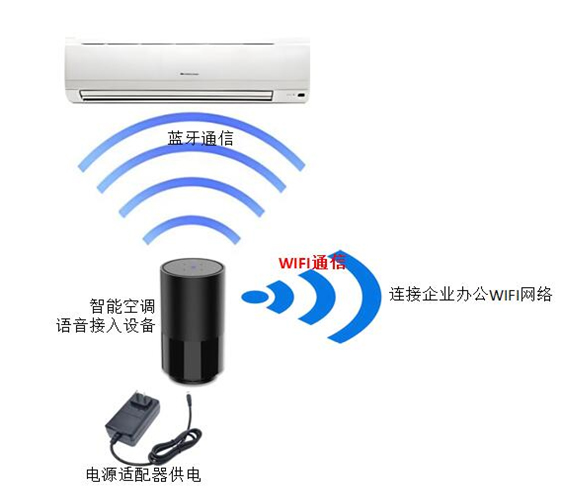

       智能空调语言接入网关安装比较简单，一般放置在空调下方附近，与空调之间没有阻挡物既可。安装如图所示：

       安装要求：

       安装在有电源供电的位置，且不能高于空调，之间不能有阻挡物；

       智能空调语音接入设备提供WIFI通信，通过办公WIFI网络与智能中控服务器连接；

       智能空调语音接入设备提供蓝牙通信，与空调进行数据交互；

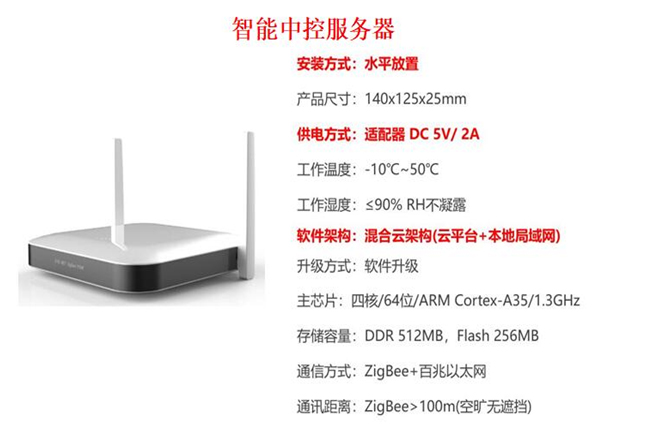

       3、智能中控服务器层安装

       智能中控服务器安装在企业配线箱（宽带接入箱）或企业会议室等有宽带资源接入的地方。

       六、预期效益

       1.直接节能：智能调节控制空调使用，为企业每年减少电费支出约20%以上。

       2.管理增效：通过智能空调管控应用，有效遏制员工下班不关空调的坏习惯。

       3.减少碳排放：响应国家号召，企业做到低碳环保，减少碳量排放。

       七、突出优势

       1、本方案所涉及到的软硬件产品，均采用罗格朗系列产品，罗格朗百年品牌值得信赖

       2、办公室空调管理系统的应用不需改变企业的任何现状，只需增加相应设备即可。

       3、办公室空调管理系统的应用，为员工提供多种便捷的开关空调方式。

       ●语音开关空调

       ●智能手机APP软件应用开关空调

       ●远程云端APP软件应用开关空调

       ●遥控器开关空调（原来保持不变）

       4、语音交互是本次方案应用的亮点，员工可以通过语言与空调语音接入网关进行交互；

       5、语言与空调语音接入网关是个多功能智能网关，可以为员工提供音乐休闲、天气播报等功能

       6、完善的APP软件应用，企业管理者通过软件设定权限，员工只能通过APP软件开关空调。
