一、项目概述

1.1 应用场景

广播电台户外临时直播间（活动现场、广场、展会、户外活动等），采用天为电信的TNA731（编码器）+TNA732（解码器）IP网络立体声编解码器，将现场调音台立体声节目信号通过TCP/IP网络实时回传至电台总控机房，机房解码后接入播出链路，输送至发射台完成FM无线广播播出。

1.2 设计目标

●广播级CD音质，48KHz采样，20Hz–20KHz全频立体声传输；

●低延时、无杂音、跨网段稳定传输，满足直播实时性；

●主备双链路冗余，杜绝直播断流；

●机房统一监控、远程可控，适配现有播出系统；

●设备便携、部署快速，适配临时户外场景。

1.3 核心设备

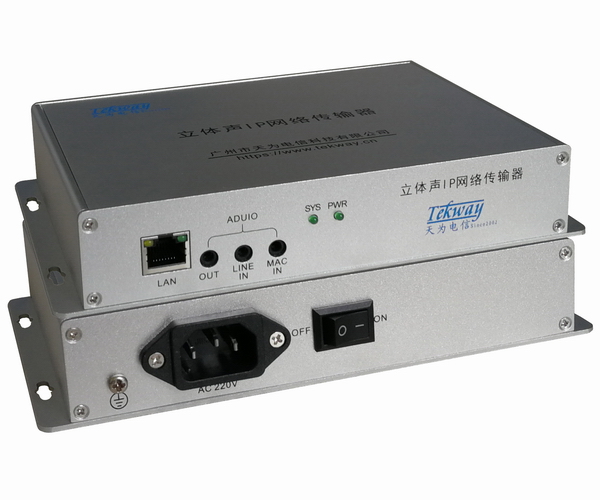

• 现场编码端：TNA731 IP音频编码器（Line立体声输入）

• 机房解码端：TNA732 IP音频解码器（Line立体声输出）

二、系统整体链路架构

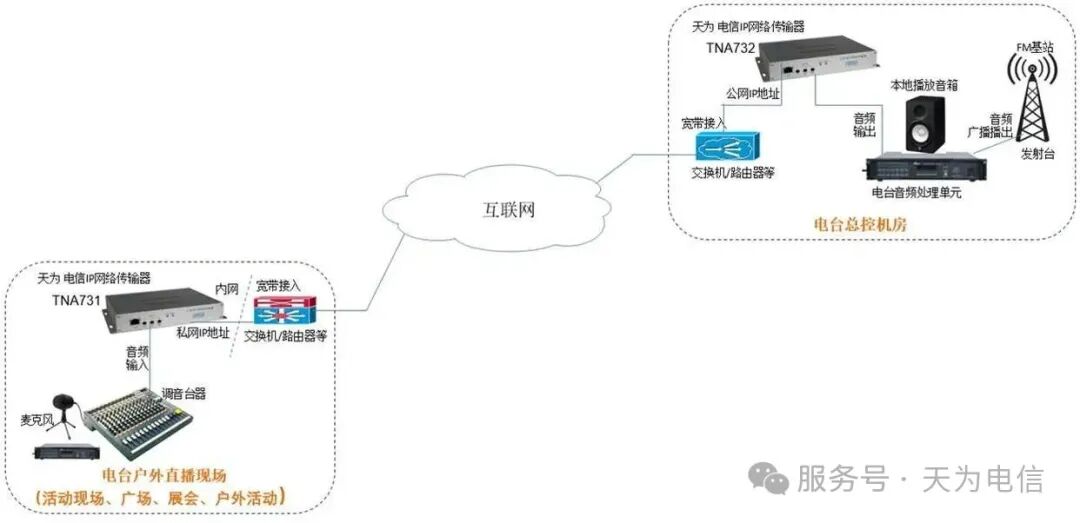

2.1 系统业务拓扑图

拓扑图例说明：

●天为电信TNA731编码器对户外直播现场网络环境要求低，只要直播现场能上网就可以满足音频的IP网络回传到电台总控机房；

2.2 完整信号流向

户外临时直播间 → 直播调音台立体声输出 → TNA731编码器（模拟转MP3 IP码流） → 传输网络（主宽带/备5G） → 电台机房交换机 → TNA732解码器（IP码流还原模拟立体声） → 机房音频处理器/播出切换台 → STL演播室至发射机链路 → 发射台FM发射机 → 无线广播覆盖

2.3 系统分层

●前端音频采集层：话筒、无线麦、播放器、直播调音台

●IP编码推流层：TNA731编码器、网络接入设备（交换机/5G路由器）

●IP传输承载层：主链路（现场有线宽带）、备用链路（双运营商5G聚合路由）

●机房解码接收层：TNA732解码器、机房交换机、监控电脑

●播出发射层：音频处理器、播出矩阵、STL链路、FM发射机

三、前端户外临时直播间配置（编码端TNA731）

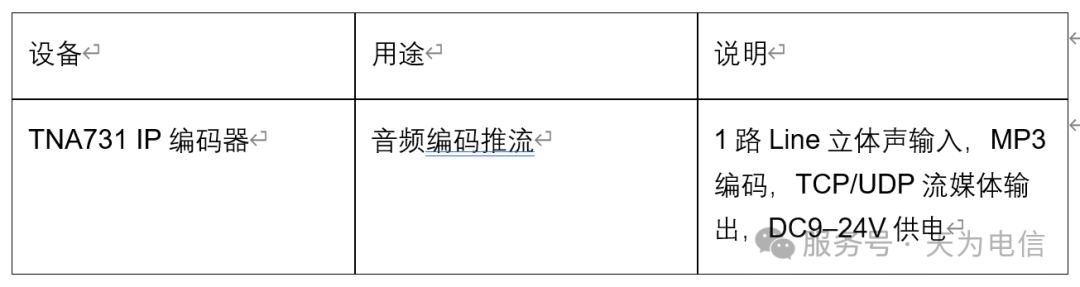

3.1 音频IP回传设备清单

3.2 音频接线逻辑

调音台 STEREO LINE OUT L/R → 平衡音频线接入TNA731 AUDIO LINE IN；

TNA731 LAN口 接入现场宽带光猫/5G聚合路由器，获取公网IP或内网穿透通道。

3.3TNA731编码参数配置（广播标准）

●采样率：48KHz（广播标准），立体声；

●编码格式：MP3，码率128kbps（CD音质，兼顾带宽与音质）；

●传输协议：UDP（低延时优先），预留TCP模式备用；

●网络设置：固定目标IP（机房TNA732静态IP），端口号统一规划；

●缓冲延时：最小缓冲，控制端到端总延时＜80ms，满足直播对讲同步；

●开启设备在线状态上报，机房软件实时监测在线、丢包、电平。

3.4户外网络冗余方案（关键保障）

●主链路：现场商用宽带（上行≥2Mbps，满足128kbps音频流余量）；

●备用链路：5G双运营商聚合路由，移动+联通双SIM，主网中断自动切5G；

●网络前置测试：直播前1天实地测速，确认无丢包、抖动＜20ms；

●安全策略：端口映射/内网穿透，仅开放音频传输端口，防火墙限制访问源IP。

四、电台机房接收系统（解码端TNA732）

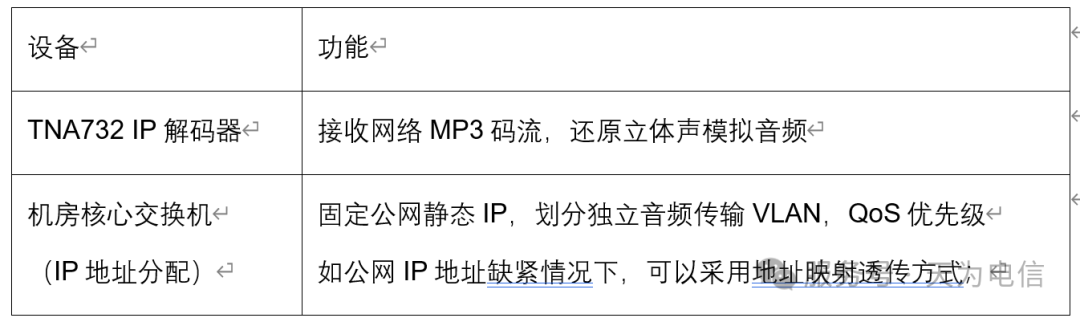

4.1 机房设备清单

4.2机房接线流程

●TNA732 LAN接入机房交换机，配置固定静态IP，与TNA731点对点通信；

●TNA732 AUDIO LINE OUT L/R → 平衡音频线接入播出矩阵备用输入通道；

●音频矩阵输出送入专业音频处理器，完成广播响度标准化；

●处理后立体声信号通过STL链路送至发射台FM发射机，调幅调频播出。

4.3 TNA732解码配置

●自动匹配TNA731 MP3码流，自适应缓冲抑制网络抖动；

●输出电平可调，匹配机房播出设备标准输入电平；

●支持本地监听输出，机房值班人员实时监听现场直播声音；

●断线自动告警：设备离线、无音频流时软件弹窗+声光提醒。

五、网络传输方案（跨公网稳定传输）

5.1 两种部署模式可选

模式A：现场有固定宽带（推荐大型活动）

●现场宽带做端口映射，将TNA731流媒体端口公网转发；

●机房TNA732填写现场公网IP+端口，点对点UDP传输；

●交换机开启QoS，音频流优先级最高，减少网络争抢丢包。

模式B：无固定宽带，仅5G回传（小型流动直播）

●5G聚合路由器建立公网通道，内置内网穿透；

●TNA731通过5G网络推流至云转发节点，机房TNA732拉流；

●双运营商5G负载均衡，单家运营商拥塞自动切换。

5.2网络性能指标要求

●上行带宽≥512kbps（预留冗余）；

●网络抖动＜30ms，丢包率＜0.1%；

●端到端总延时≤100ms，主持人与机房对讲无明显时差；

六、 系统优势（适配电台户外直播需求）

●音质达标：48KHz立体声，CD级音质，满足FM广播播出标准，无电话耦合器窄带杂音；

●低延时无干扰：TNA731/732硬件编解码，相比软件推流更稳定，户外复杂电磁环境无杂波；

●部署轻便：编码器铝合金小型机身，DC宽压供电，可锂电池户外长时间使用；

●跨网段灵活：LAN/WAN/5G公网均可传输，不受距离限制；

●运维简单：配套管理软件，统一查看收发设备在线状态、音频电平、网络丢包；

●成本可控：硬件一次性投入，无专线月租，日常活动仅需现场宽带/5G流量。

七、方案总结

本方案以天为电信的TNA731/TNA732 IP立体声编解码器为核心传输载体，搭建“户外现场编码—公网IP传输—机房解码—发射台广播”完整播出链路，通过有线宽带+5G双链路冗余保障直播稳定性，硬件硬件编解码实现广播级无损音质、低延时传输，设备便携易部署，完全适配电台各类户外临时直播活动，可替代传统微波、电话耦合器，提升户外直播音频质量与播出可靠性。
