光电混合传输

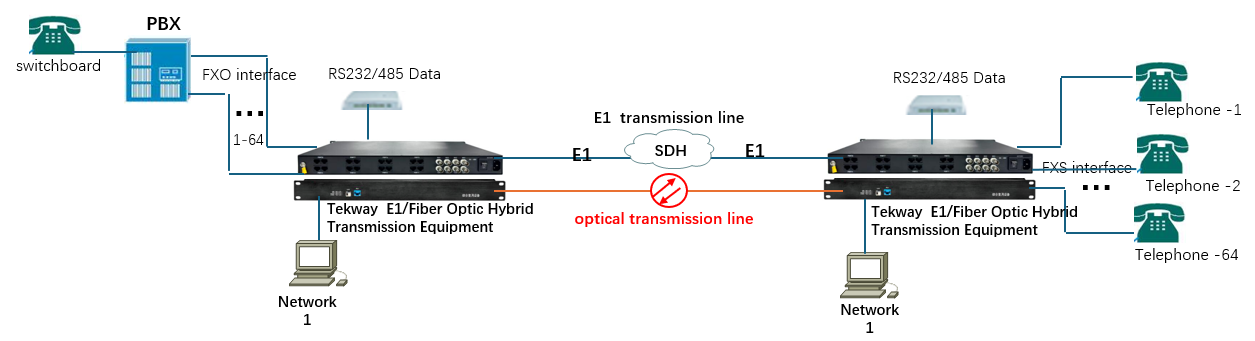

TW-PCM2230产品是面向传统TDM业务和宽带IP数据业务接入的综合复用设备，定位于城域网终端接入层。在线路侧使用PDH 光接口、单个或者多个E1 口上联，支路侧提供FXS、FXO、磁石、E&M、以太网等各种接入方式。单E1 接入可实现时隙资源的动态分配，可提高时隙资源的利用率。设备具有集成度高、性能稳定、体积小、性价比高、经济实用等特点。

E1接入：提供(1～64)路电话；根据客户需求可选配2/4线、E&M、V.35、RS232、以太网数据接口。

光纤接入：提供(1～64)路电话+2个以太网+4个标准E1接口；根据客户需求可选配2/4线、E&M、V.35、RS232、以太网数据接口。

1.1 主要特点

v 各接口技术参数均符合国际或国内相关标准

v 各接口具有良好的过流、过压和防雷保护。通过ITU-T K.20关于雷电冲击、电力感应试验和电力接触试验，电路冲击释放后，能自动恢复

v 模块化系统设计；可根据需求任意配置各种功能的业务模块。

v 模块化电源设计，维护方便；AC220V供电

1.2 系统结构

1.2.1 外形尺寸

综合复用设备采用19英寸1U结构设计

综合复用设备机盒外形尺寸为：484mm（长）×233mm（宽）×44mm（高）

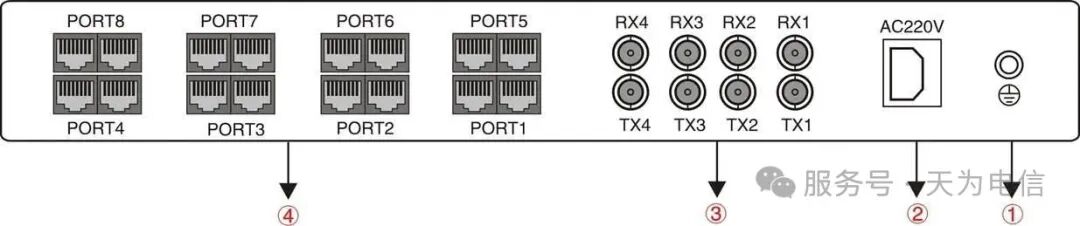

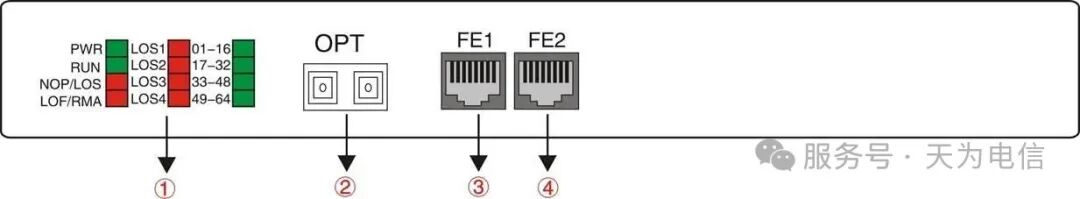

1.2.2 系统接口视图

综合复用设备接口视图如下图所示：

1.3 技术参数

1.3.1 光接口技术指标

v 传输速率：155Gbps

v 线路编码：NRZ 加扰码

v 接口类型：LC型接口

1.3.2 以太网接口技术指标

v 接口类型：RJ45

v 遵循标准：IEEE802.3、IEEE802.3ab、IEEE802.3z协议标准

v 接口速率：10/100M自适应，支持自适应/非自适应选择.

v 双工模式：全双工/半双工自协商，支持非自适应状态下全双工、半双工选择

v 流量控制：支持全双工模式时的IEEE802.3x、半双工模式时的back pressure流量控制

v MDI/MDIX 功能：支持Auto-MDI/MDIX 自动识别，接口自适应功能禁止时此自动识别功能失效

v 支持最大数据帧长：支持最大1784 字节以太网数据帧

1.3.3 E1接口属性

v 速率：2048Kb/s±50ppm

v 线路编码：HDB3 码

v 接口阻抗：75 欧非平衡

v 物理电气特性：符合ITU-T G.703 建议

v 抖动特性：符合ITU-T G.823 建议

1.3.4 电话接口属性

v 接口类型：RJ45

v 串音衰耗：≥65dB

v 衡重杂音：≤63.7dBmop

v 插入损耗：-3±0.75dB

v 频率特性：300～3400Hz(-0.6～+3dB)

v 接口阻抗：600Ω

v 振铃电压：AC53V±2V

v 接口馈电：+24V

1.4 工作环境

输入电压：AC220V

电压波动：AC190V～AC260V

功耗：＜30W

1.5 贮存条件

贮存温度： -40 ～ 80（℃）

贮存湿度： 5%~90%无冷凝
