| 产品名称： |
小灵通基站U口复用器 |
| 产品型号： |
TW-U12/TW-U12RP |
| 产品功能： |
用于小灵通传输距离的延伸的接入设备 |
|
| 产品图片： |
|
|
 |
| 产品概述： |
|
|
|
小灵通系统中，基站是通过综合业务数字网（ISDN）U接口的方式接入到基站控制器，适用于低速数据业务在3~4公里左右的距离范围内的传输，成本也较低，但基站和基站控制器两者之间的距离也受到了这种接入方式的限制，难以进行基站大范围覆盖和扩容。如果采用增加基站控制器或基站控制器远端模块的方法来克服这种限制，以扩大覆盖范围，将会由于基站控制器或基站控制器远端模块的业务处理分散、成本较高而直接导致网络结构复杂、投资成本大幅增加。
另外，为了迅速地扩大小灵通的规模，也需要方便、简单、快捷的网络覆盖方式，解决业务盲区的基站待装问题，从而吸引更多的小灵通用户。
为了实现上述的目的，就需要利用成熟、方便、低成本的技术和产品延伸基站控制器和基站之间的距离。
小灵通传输复接器，很好地解决了基站的远距离接入问题。它可以在不增加基站控制器或基站控制器远端模块的前提下，单独使用或配合小灵通基站线路再生器使用能克服基站控制器与基站之间的距离限制，充分利用现有的基站控制器和传输网络及线路的资源，从而大大地节省运营商的设备投资成本、优化用户系统网络结构。 |
| 产品特点： |
|
|
|
1、以标准2M再生链路作为传输线路，传输距离不受限制，简化基站接入过程； |
|
2、最多可提供12路U接口的远距离传输； |
|
3、完善的过流、过压保护、防雷及良好的电路传输特性； |
|
4、交流AC220V或直流DC48V供电； |
|
5、安装简便，建设周期短； |
|
6、完备的LED状态指示。 |
| 产品参数： |
|
|
|
Ø
重 量： <5.0Kg； |
|
Ø
功 率： 500mW基站（20W），10mW/200mW基站（60W）； |
|
Ø
存放温度： -20℃ ~ +70℃； |
|
Ø
工作温度： -10℃ ~ +45℃； |
|
Ø
相对湿度： 5% ~ 95% （非凝结）； |
|
Ø
外型尺寸： 标准19英寸机箱（ 483mm×195mm×44mm ）； |
|
Ø
输入电压： 交流 ～220V±20%、直流 ±48V±10%/±24V±10%； |
|
Ø
U 接 口： 符合 ITU-T G.961、 Q.921、 Q.931 标准； |
|
Ø
E1 接 口： 符合 ITU-T G.703、 G.704、 G.823 标准； |
|
Ø
复接容量： 12路U接口。 |
| 产品应用： |
|
|
|
图 一：TW-U12型小灵通传输复接器在现有网络上的传输

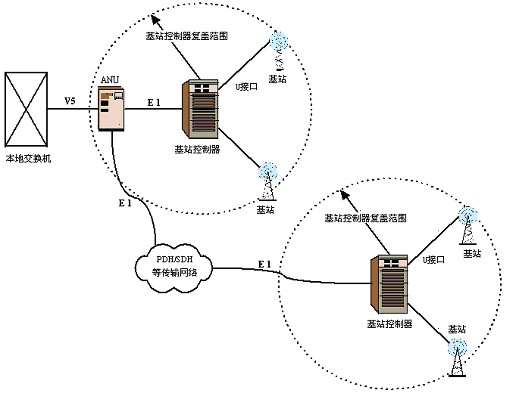

图 二：TW-U12型小灵通传输复接器使用前的拓扑图
图
三：小灵通传输复接器使用后的拓扑图
|
