产品名称：

产品型号：

产品功能：

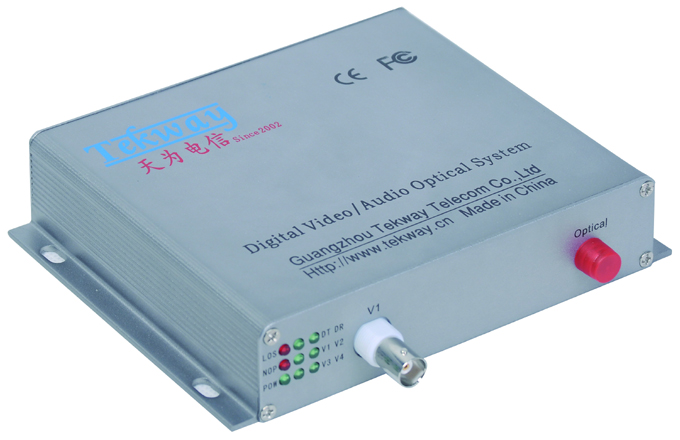

产品图片：

点击图片可查看大图

外形尺寸 155mm(长)×122mm(宽)×32mm(高)

产品简介：

Tekway系列1路视频光端机采用国际最先进的数字视频及千兆光纤传输技术,将多路单、双向视频、音频、数据、音频、电话、以太网、开关量在单芯或双芯光纤上实时同步、无失真、高质量地传输。

Tekway系列数字视频光端机采用全数字视频无压缩传输技术，高质量的视频效果及双向数据传输可满足用户的多种需求, 即插即用的设计使得安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。

Tekway系列1路视频光端机带有视频及数据等状态指示，可监控系统的正常运行。其采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置，可选独立台式安装和机架安装两种结构形式。

Tekway系列1路视频光端机产品均由光发射机和光接收机组成。

产品特点：

●工业级设计，SMT工艺

●2.5Gbit/s全数字光纤传输平台、同平台多业务灵活配置

●可提供台式，集中插卡式机架2种方式

●自主知识产权大规模专用集成电路核心

●单纤传输，可选双纤

●PAL、NTSC、SECAM全制式兼容，演播级传输质量

●支持开关量、音频扩展接口

●电源、链路、视频动态指示

●现场开通免调试

●自恢复保险

应用场合：

◆ 智能交通系统（ITS）

◆ 高速公路视频监控系统

◆ 收费站视频监控系统

◆ 闭路电视工业监视

◆ 电视节目交换传输

◆ 高保真视频会议系统

◆ 安防系统

技术参数：

◆ 光纤特性

◇ 物理接口：FC/PC、ST/PC

◇ 传输波长：850nm/1310nm/1550nm

◇ 传输距离：多模0-2km，单模：0-25km，0-60km，0-120km

◇ 发射光功率：优于 - 6dB

◇ 接收灵敏度：优于 -18dB

◇ 光学动态范围：12dB

◇ 光学允许最大链损：12dB

◇ 光纤种类：单模/多模光纤，单纤

◆ 视频特性

◇ 视频通道：1路正向视频

◇ 视频接口：BNC插座

◇ 视频输入/输出阻抗：75Ω非平衡

◇ 视频输入/输出电压：典型峰-峰值1Vрр，最大1.5 Vрр

◇ 信号制式：PAL/NTSC/SECAM

◇ 视频带宽：8MHZ

◇ 视频数码位宽：8/10/12比特

◇ 微分增益：<1%

◇ 微分相位：<0.6°

◇ 场倾斜：<0.5%

◇ 色亮度延时差：10ns

◇ 色亮度增益差：±10%

◇ 加权信噪比：66dB

◆ 工作环境

◇ 工作温度：-30℃~+75℃

◇ 储存温度：-45℃~+85℃

◇ 湿      度：0～95%不结凝

◇ 输入电压：交直流220V、直流-48V、+24V、+12V、+5V可选

◇ 功      耗：≤5W(单端)

◇ 外形尺寸：155mm(长)×122mm(宽)×32mm(高)

典型应用：

方案1：单独成对使用

方案2：接收机采用机框插卡式

(发射机也可采用插卡式)

型号说明：

最大配置：
