产品名称：

1路广播级3G-SDI光端机

产品型号：

GD8-12X

产品功能：

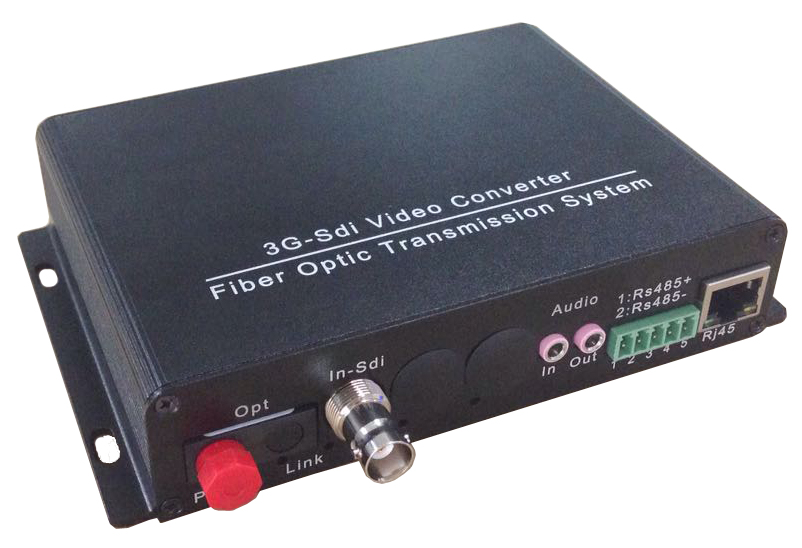

产品图片：

GD8-12X

产品介绍：

Tekway 天为电信 GD8-12X 型SDI高清光端机由发送端和接收端2台设备组成，主要用来传输速率为3G-SDI的高清数字视频信号，并向下兼容SD/HD-SDI速率的S数字视频信号，并完全兼容DVB-ASI数字码流信号。本设备最大配置为：

1. 1路3G-SDI/HD-SDI/SD-SDI视频(可带环路输出)

2. 1路双向音频

3. 1路100M或1000M 网口

4. 2路双向485或232

产品特点：

●符合SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M标准

●自动识别3G-SDI/SDI/ASI输入，无须手动选择

●自动适应SDI 143M，177M，270M，360M，540M，1483.5M，1485Mbps2970 Mbps速率

● 发送端和接收端均有时钟恢复功能

● LED灯设计完善，通过LED灯可以方便监视设备工作状态

●内置自动均衡和重定时功能，画面清晰稳定

●无需软件设置，即插即用

应用场合：

◆ 广电等高清视频远距离传输

◆ 高清信号显示，信息发布

◆ 适合会议中心、演示大厅、关口检查站、收银站、军演监控站等场合的业务需求

◆ 光纤特性

◇ 物理接口：LC/PC

◇ 传输波长：850nm/1310nm/1550nm

◇ 传输距离：多模0-2km，单模：0-20km，0-60km，0-120km

◇ 发射光功率：优于 - 6dB

◇ 接收灵敏度：优于 -18dB

◇ 光学动态范围：12dB

◇ 光学允许最大链损：12dB

◇ 光纤种类：单模/多模光纤，单纤

◆ 视频参数

◇ 电视信号标准输：SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M
DVB-ASI/SSI (19.4Mbps---2.97G bps)

◇ 发射损耗： ＞15 DB

◇ 均衡：0-100m@2.97G bps　

◆ 环境条件

◇ 工作温度 -25℃~+70℃

◇ 储存温度 -40℃~+80℃

◇ 相对湿度 0~95%（非冷凝）

提供 台式 1U机架式 及4U 机框插卡式

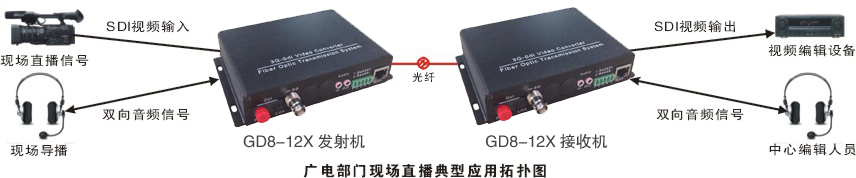

应用方案：
