    您的位置:首页>一纤通多业务光端机>GD8-12T





产品名称: 4路双向视频多业务光端机-8路视频综合业务光端机
产品型号: GD8-12T
产品图片: 4路双向视频多业务光端机-8路视频综合业务光端机

4路双向视频多业务光端机-8路视频综合业务光端机   4路双向视频多业务光端机-8路视频综合业务光端机

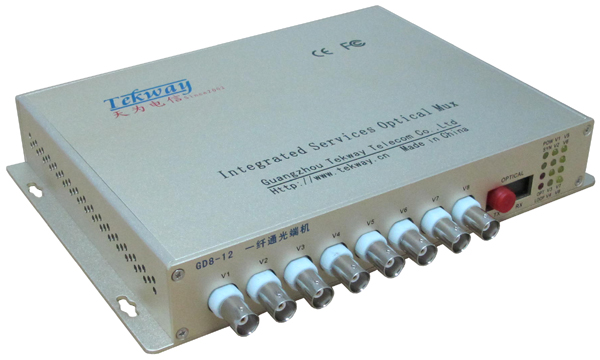

台式 GD8-12T 前视图                          台式 GD8-12T 后视图

外形尺寸:长229mm×宽157mm×高35mm (台式)

4路双向视频多业务光端机-8路视频综合业务光端机

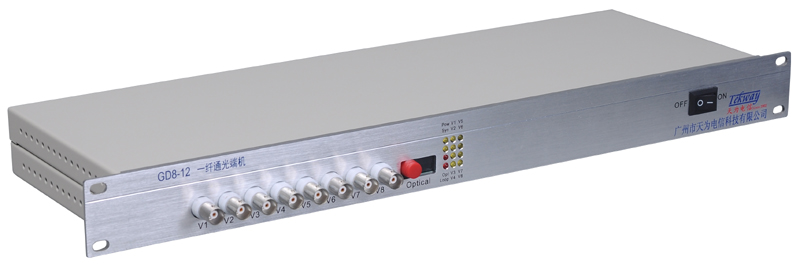

机架式 GD8-12T 前视图

4路双向视频多业务光端机-8路视频综合业务光端机

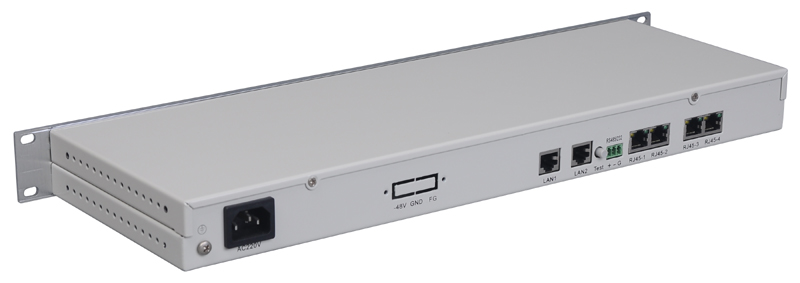

机架式 GD8-12T 后视图

外形尺寸:标准19英寸1U高 (机架式)

点击图片可查看大图

产品介绍:

Tekway系列4路双向视频多业务光端机-8路视频综合业务光端机是专为拥有光纤的专网用户设计的大容量、多业务、高扩展性、具有综合管理能力的光纤网络平台,该产品采用模块化设计可将视频、音频 、电话、以太网、数据、开关量等信号统一到同一传输平台,提供了丰富的业务接口如Ethernet、RS232/RS485/RS422、FXO、FXS等通信接口,为视频监控高端用户提供了专业的综合解决方案。

Tekway系列4路双向视频多业务光端机-8路视频综合业务光端机可应用于公安、军队、电力、石化、厂矿等的视频会议、安防监控、多点视讯接入等的各种复杂场合,有效的解决了用户对多种业务的需求,支持用户按需配置。它具有极高的网络安全性及网络延伸能力,支持用户根据需求组成任意形式的网络。

产品功能:

本设备最大配置:

1) 视   频:8路正向或4路双向

2) 音   频:8路正向或4路双向

3) 电   话:4路FXO/FXS

4) E1/2M:4路

5) 数   据:4路单向或双向

6) 开关量:4路单向或双向

7) 网   络:1~2路100M (物理隔离)

组网方案:

4路双向视频多业务光端机-8路视频综合业务光端机

产品参数:

• 光学指标

传输波长: 单模 1310nm/1550nm 多模 850nm/1310nm/1550nm

发射功率: +2dBm~-3dBm,0dBm~-5dBm,-8dBm~-A715dBm

接收灵敏度:优于-23dBm/-27dBm(APD)



• 视频特性

视频方向:单向/双向

视频带宽:10M

采样频率:16MHz

采样编码:10bit

视频制式:PAL/NTSC/SECAM

输入/输出阻抗:75欧姆

输入/输出信号电压:1Vp-p

输入过载电压:1.5Vp-p

插入增益:1±5%

微分增益:2.50%

微分相位:2.5°

信 噪 比:>75dB(加权)



• 音频特性

音频方向:单向/双向

采样频率:48kHZ

采样编码:24bit

输入/输出阻抗:600Ω平衡或非平衡

最大输入/输出电压:3.5Vp-p

插入增益:±1dB

频率响应:0.07~14kHZ 3dB

信 噪 比:>90dB



• 数据特性

数据类型:RS-232/422/485(2线或4线) 可选

波 特 率:RS-232 DC~115kbps

               RS-422 DC~115kbps

               RS-485 DC 115kbps

误 码 率:优于10-9



• 以太网特性

以太网接口:符合IEEE 802.3/802.3u协议

网络速率:100Mbit/s

接口速率:10/100M自适应

以太网接口方式:RJ45



• E1接口特性

连 接 器:BNC

接口速率:2048Kb/s±50ppm

线路码型:HDB3

接口阻抗:75Ω(非平衡)



• FXO、FXS接口特性

阻      抗:三元复式阻抗200Ω+560Ω//0.1μF

音频范围:300Hz―3400Hz

压 缩 率:ITU G.711中A律

环路电流:25mA/路



• 工作条件

输入电压:110~265 VAC 50/60 Hz

平均无故障工作时间(MTBF) :大于10万小时

工作温度:0~+55℃

工作湿度:0~95%无冷凝

储藏温度:-40℃~+75℃

无腐蚀性和溶剂性气体,无扬尘,无强磁场干扰。
