GD8-12F1 前视图                                      GD8-12F1 后视图

点击图片查看大图

外形尺寸：长135mm×宽110mm×高26mm (台式)
温溪提示： 1路电话光端机的中心端可以做成机框插卡式，GD10机框有1~2个电源插槽，
12个业务插槽，如需网管卡则占用一个槽位。

Tekway系列1路电话光端机(迷你型)是用光纤远距离传输电话 的光传输设备。该设备采用了超大规模集成电路设计，外观简练，具有易于安装调试，免维护，性能稳定等优点，适用与各大通信运营商、政府及企事业单位。

Tekway系列1路电话光端机(迷你型)通过光缆直接传输可提供1路电话，组网方式为点对点，支持FXO/FXS普通电话，解决了边缘客户的电话传输问题。该设备采用的专用数字复接芯片功能强大，它将设备中的数字逻辑功能几乎全部集成，从而显著提高了产品的性能并降低了成本。该设备整机性能优良，工作稳定可靠，功耗低，集成度高，体积小，易于安装维护。

产品特点：

1、基于自主知识产权的集成电路

2、提供1路语音接入，支持来电显示和反极性计费功能

3、支持各个站点的相互放号功能

4、语音口支持O口和S口接口，O口与程控交换机对接，S口与用户的电话机相连

技术参数：

◆ ＦＸＳ

◇ 振铃电压： 75V

◇ 振铃频率： 25HZ

◆ ＦＸＯ

◇ 二线输入阻抗： 600Ω(摘机)

◇ 回损： 40 db

◇ 振铃检测电压： 35V

◆ 参数

◇ 振铃检测频率： 17HZ-60HZ

◇ 二线输入阻抗： 600Ω(摘机)

◇ 回损： 40 db

◆ 工作条件

◇ 输入电压： AC220V；

◇ 功耗： ≤5W

◆ 备注

◇ 语音接口：话路特性符合《邮电部电话交换设备总技术规范》

◇ 用户线环路电阻：小于3KΩ (包括话机)

◇ 馈电电压：48V；馈电电流：20~50mA；铃流：AC90正负15V

◇ 工作电压范围：36V～72V，无极性要求, 或AC220V

◆ 光接口参数

◇ 光波长：850nm/1310nm 多模光口 ， 1310nm/1550nm单模光口

◇ 光接口：SC/FC

◇ 收发合一模块：>-6dBm

◇ 光接收器接收灵敏度<-36 (BER<10)：

◇ 接收动态范围：>-30dB

◇ 传输距离：多模2公里，单模20~120公里

◇ 抖动特性：满足G.742和G.832标准

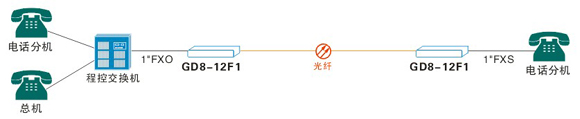

典型应用：
