500路大型网络监控如何分配ip地址?

   对于监控项目来说,很多故障的原因都是跟ip地址设置不当有关,如ip冲突,或者有几路监控图像没有显示等,都是跟ip有一定关联,合理的分配ip地址十分重要,


1.为什么要合理分配IP地址?



对于小型监控项目来说,ip地址的设置比较简单,大部分的人都不会出错,对于超过300个点位的监控项目来说,就有些容易出错了,为什么呢?


第一、如果超过300个点位不划分网段的话,让系统自动分配ip地址的话,容易产生ip冲突


第二、如果划分网段的话,在ip地址的分配与子网掩码的设置成了问题,部分朋友对ip地址分配不熟,容易出错。


2.大型网络监控如何分配IP地址?



对于100路以下小型的监控,我们可以将其划分在同一个子网内,是没有什么问题;对于200路监控,我们还是可以将其划分到一个子网中,如果担心其安全问题,可以对其设置端口隔离。



对于1000台电脑理论上也是能划分在同一个子网内:

例如:

192.168.0.1—192.168.0.254 它的子网掩码是255.255.252.0

192.168.1.1—192.168.1.254,它的子网掩码是255.255.252.0。

192.168.2.1—192.168.2.254 它的子网掩码是255.255.252.0。

192.168.3.1—192.168.3.254,它的子网掩码是255.255.252.0。


这样划分成一个大的子网里,子网段是192.168.0.1—192.168.3.254
子网掩码为255.255.252.0。


但是几乎没有人这样做,在使用DHCP服务来分配地址的话,容易出现,同时也不安全;另外一个好的网络规划不单单是简单、勉强的实现功能,更需要注重的是后期的维护与整个网络清晰性与扩展性。所以我们需要划分vlan。


3.大型网络VLAN划分

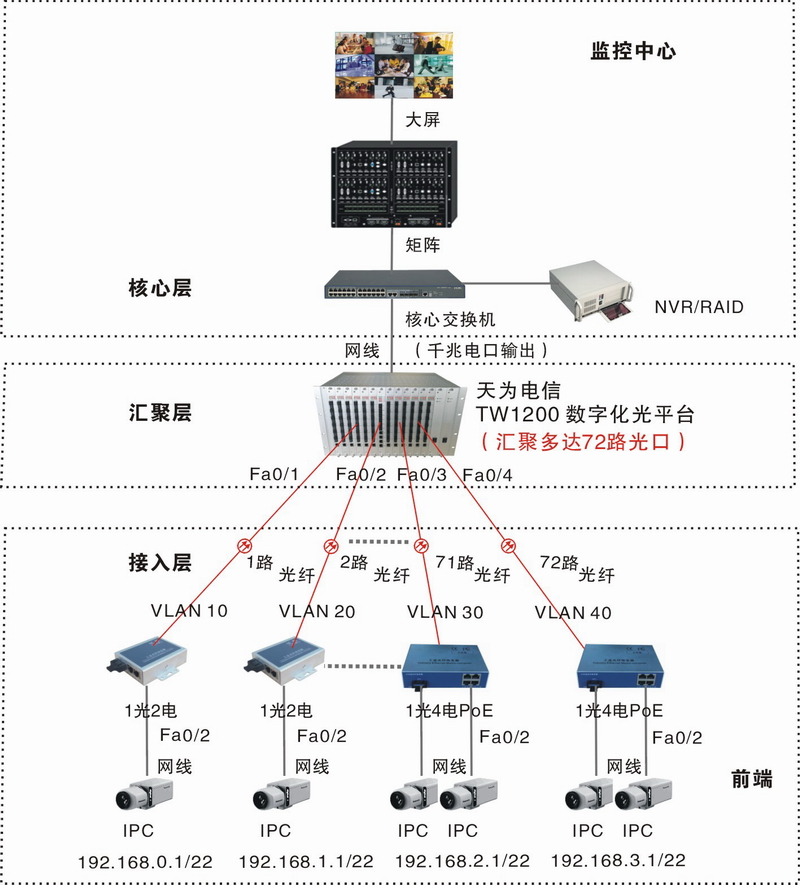

这里面我们着重来看下1000路监控划分vlan,使用三层交换机可以直接划分四个vlan,如图所示:



VLAN10: 192.168.1.1~192.168.1.254 掩码 255.255.255.0

VLAN20 192.168.2.1~192.168.2.254 掩码 255.255.255.0
VLAN30 192.168.3.1~192.168.3.254 掩码 255.255.255.0
VLAN40 192.168.4.1~192.168.4.254 掩码 255.255.255.0


这里面每个VLAN都可以容纳250个点位以上,四个网段共有1000 ip地址可以使用,是完合足够分配每个区域的ip地址的,另外,后续每个区域若有增加点位,都是有足够的预留,值得注意的是,这里面接入层交换机是需要合理的分配,接入层交换机的选择,我们之前有提到过,这里不做过多说明。


那么这样划分网段有什么好处呢?

四个区域ip地址比较明显了,如果那个摄像机有问题,可以直接通过批量ping ip地址可以很快定位到那个摄像机出了问题,同时也可以有效防止ip冲突,ip是网络故障中出现频率比较高的问题,也可以减少广播风暴。
