光电一体化设备/综合环网光端机(SDH+PCM 光电一体化设备）/MSAP设备

型号：TW2000系列

功能：

TW2000是一款小型光纤传输接入一体化设备，传输复用单元采用SDH/MSTP技术，具有2个STM-1线路光接口。业务侧有4个E1接口、4个100Base-Tx以太网接口和30路PCM接口,通过配置/更换不同的业务子卡，可以按使用需要提供不同数量的FXO/FXS/热线/磁石/四线/异步数据等多种业务接口。作为传输接入一体机，本设备既可以用于简单的点到点光纤远距离连接，也可以构成自愈环形网络或链型网络，或经STM-1光接口与SDH传输网实现复杂的跨网络业务互联。

产品详情产品参数典型应用应用方案其他型号

产品简介：

在电网/部队/煤矿/油田等行业专网，通信上注重实时性及业务的不可中断功能，必须组成自愈环网，其保护机制能保证环网内各项数据和语音传输的实时性和准确性。天为电信推出TW2000 综合环网光端机，可以组成各种光纤环网，业务接口上也极为丰富，可以提供 FE-10/100M以太网，电话语音（包括2/4W 音频，磁石，E&M,热线等特殊接口），RS232/485/422串行接口，开关量输入/输出接口，以及专业通信的E1 接口，充分满足行业各种需求，是不可多得的一款实用设备，现已获得广泛应用。

产品分类：

TW2000 分为 1U(TW2000-1U）式设备和 3U(TW2000-3U）式设备，一般来说 3U 设备是中心端汇聚设备，1U 设备是远端节点设备（当节点设备较少的小型环网时，1U设备也可以充当中心端使用，以降低成本）。

TW2000-1U 设备

提供2个SFP 光口，4个FE1-10/100M以太网，4个业务槽位，两个电源槽，所有业务槽位支持各种业务功能盘混插，灵活方便。业务种类有E1、以太、FXS、FXO、音频2/4线、EM信令、磁石电话、热线电话、同向64K接口、RS232、RS485等。

TW2000-3U 设备

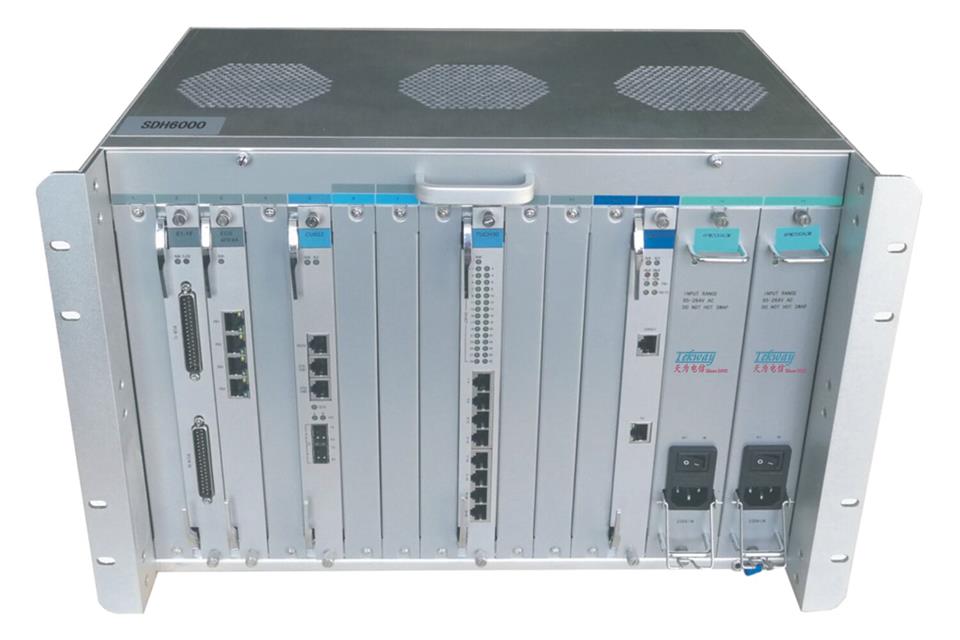

3U光电一体化设备提供10个槽位，包括两个电源槽、两个光口槽、一个风扇槽和五个业务槽，除以太汇聚盘外，所有业务槽位支持各种业务功能盘混插，灵活方便。业务种类有E1、以太、FXS、FXO、音频2/4线、EM信令、磁石电话、热线电话、同向64K接口、RS232、RS485等。

系统特点：　　

支持环型或链型等多种网络拓扑

所有板卡支持热插拔

所有业务板卡支持混插（以太汇聚盘除外）

所有业务卡可自动识别

支持AC220和DC-48V电源盘混插，双电源可实现1+1保护

支持远端设备掉电检测功能

支持实时时钟功能

支持内时钟、线路时钟、外时钟等多种同步方案

网管功能

管理功能包括ITU-T建议的配置、告警、性能、维护、安全等功能

支持SNMP、本地CONSOLE管理方式

支持全网拓扑发现，支持跨网段管理

支持内置误码测试，可测试E1通道性能，便于设备维护

支持所有业务端口的使能和禁止功能，便于设备管理

支持所有业务端口设备侧（内环）和线路侧（外环）环回，便于设备维护

支持MCU程序和FPGA程序的在线升级更新，便于设备维护

支持系统软件复位、硬件复位及远端设备复位功能，便于设备维护

支持配置文件的导入和导出

支持告警信息、性能统计信息、操作日志信息导出

主控插槽：

1）电源卡 220V/48V可选 1+1双备份可选

2）光口卡 2XSFP光模块+ 网管及console 功能 1+1双备份可选

3）风扇卡 1W 具有运行温度监控功能

业务插槽：

1）E1 插卡每块卡可出16~48E1

2）电话插卡每块卡可出16~30路电话（2/4W音频，磁石，E&M等）

3）以太网卡每块卡可出8路FE+1路GE (8路FE可以分别对应远端的8路FE,1路GE可以汇聚远端的8路FE）

4）串口卡每块卡可出16路串口RS232/485
