GD155-16G4 是一款采用超大规模集成电路开发的光传输设备，它以简洁的单板形式实现了16路E1和4路1000M以太网数据通道到1.25Gb/s光线路的混合复用.
4路1000M以太网数据通道共享1000M带宽，通过配置端口链路聚合功能，以太网传输带宽可倍增到2.5G,4路1000M以太网数据通道带宽可达2000M;
光线路接口提供两个支持热插拔的SFP光模块，可实现光口1+1保护或者环网组网；同时，设备还具备：远端掉电检测 （RPD）、自动激光关断（ALS）和防以太网数据环回等功能。
支持命令行界面（CLI）管理方式，使用PC的超级终端即可对设备进行监控与管理，非常方便快捷。同时也支持简单网络管理协议（SNMP）。
n 设备整机小巧，19英寸1U机箱，深205mm，可安装在标准的机柜上
n 实现4/8/16路E1和4路1000M以太网数据到光线路的混合复用
n 光接口
Ø 提供2个光接口，使用LC型SFP 光收发模块，支持热插拔功能
Ø 接口速率为1.25Gb/s，传输距离可选（取决于设备的SFP光模块）
Ø 符合SFP MSA（INF-8074i）、ITU-T G.695、FC-PI V2.0等标准
Ø 支持光线路1+1保护倒换功能，倒换时间小于50毫秒
Ø 支持光口环回功能，方便故障诊断
Ø 支持自动激光关断（ALS）功能
Ø 支持远端掉电监测（RPD）功能
n E1接口
Ø 提供4/8/16路E1线路接口，75Ω非平衡模式（可选120Ω平衡模式）
Ø E1接口、 抖动容限、转移特性、输出抖动完全符合ITU-T G.703、ITU-T G.823和G.742等标准
Ø 支持本地控制下的本端E1的线路侧环回和设备侧环回功能，方便故障诊断
Ø 支持E1内置误码仪功能
n 以太网接口
Ø 提供3个千兆以太网电口和1个千兆以太网光口，符合IEEE802.3系列标准
Ø 千兆以太网电接口采用RJ45连接器，支持自协商，可工作在1000M全双工、100M全/半双工、10M全/半双工等5种模式
Ø 千兆以太网光口采用1000M SFP光模块，工作在1000M全双工模式
Ø 具备防以太网环回功能（当光线路发生环回时，以太网数据不会被环回，有效防止了因以太网环回可能导致的以太网网络瘫痪）
Ø 支持单播帧，多播帧和广播帧
Ø 支持流控功能和广播风暴过滤功能
Ø 最多支持4K个MAC地址
Ø 支持MAC 地址动态学习功能
Ø 支持端口限速功能
Ø 支持端口型 VLAN和符合IEEE 802.1Q标准的标签型VLAN功能
Ø 支持QinQ配置（Double Tag VLAN）
Ø 支持端口链路聚合功能
n 设备管理接口
Ø 支持基于串行接口（CONSOLE）的CLI命令行管理方式
Ø 支持基于以太网管理接口（EMU）的CLI管理方式（TELNET）
Ø 支持简单网络管理协议（SNMP），兼容V1和V2C协议
Ø 对设备告警和状态进行实时监视，也可完成各种配置功能
n 点对点应用模式下，支持1路RS232用户通道
n 完备的告警指示和性能统计
n 设备支持电源冗余保护，功率小于12W
Ø 220V AC或-48V DC单电源供电
Ø 双220V AC同时供电
Ø 双-48V DC同时供电
Ø 220V AC&-48V DC同时供电
特色功能
GD155-16G4 提供2个光接口，可以实现光线路1+1保护倒换。设备可以实现光口自动保护倒换.
在光口自动保护倒换模式下，设备采用的是双发优收的工作模式（如图5-1-1所示）：发送方向，设备将通过两个光口发送相同的数据；在接收方向，设备将选择一路质量好的信号接收。当工作的光纤链路发生故障（比如断纤）时，接收端设备将选择从另一个光口接收信号，切换过程在50ms内完成，这个过程业务可能会出现短暂的误码。
在点对点模式中保护倒换条件是NOP, LOF, E-6告警,且所有下行通道一起执行保护倒换动作；环网模式中保护倒换条件是NOP, LOF, E-6。
为了在光器件发送光口裸露(未接光纤)时，保护操作者眼睛不被发送激光伤害，设备的所有光接口都支持ALS (Automatic Laser Shutdown) 功能。在ALS打开的情况下，当系统检测到接收光信号消失800ms后，系统将自动衰减发光功率或停止发送，然后按一定间隔发送光脉冲，以便在光纤恢复后能够自动恢复光口发送。系统默认ALS为打开，短间隔模式。
在ALS功能打开时，支持手动启动功能(手动发送光脉冲)。即当光纤重新连接正常后，通过手动发送光脉冲操作使光器件在2s之内正常发光；在光纤未连接或仅单向连接时，进行手动发送光脉冲操作后，光器件发光2s，再按照一定间隔发送光脉冲。
在工程开通和设备日常维护的过程中，经常会遇到光纤线路断纤或远端设备断电的情况, GD155-16G4的远端断电检测功能可区分这两种情况，为设备的维护提供了方便。在这两种情况下，设备的NOP和RPD告警指示灯的状态不同，当与见表5-3：

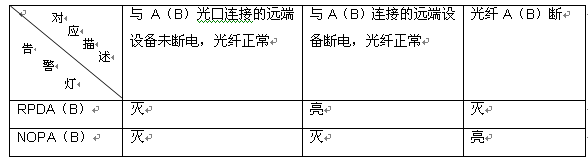

表5-3 RPD功能说明
GD155-16G4 内嵌6端口网桥，支持VLAN 功能,且支持2种VLAN模式：基于端口的VLAN模式和802.1Q VLAN模式。VLAN模式可以通过SNMP或CLI命令进行设置。
注意：VLAN模式改变后，之前所做的所有VLAN配置可能丢失。
基于端口的VLAN，即将单台设备（交换机）的每个端口都互相隔离，或将多个端口分配到同一个VLAN上。基于端口的VLAN只能在单台设备（交换机）上实现，不能跨越设备（交换机）。基于端口的VLAN没有VLAN路由表，只要为每一个端口定义属于该端口的端口成员，即目的端口，那么从一个端口接收到的数据将被转发到它的目的端口上，如图5-6-1所示：
802.1Q标签型VLAN要求网桥识别带有VLAN标签的帧，根据VLAN路由表，找到与包标签相同的VLAN ID的记录，并根据VLAN路由表和端口成员表转发数据包。
802.1Q标签型VLAN可以实现跨越设备（交换机）的VLAN，也就是说，它允许不同设备（交换机）的端口被分配到同一个VLAN中。如图5-6-2-1所示：
GD155-16G4 支持端口链路聚合功能，将多个端口逻辑地聚合在一起形成1 个汇聚组，以增加带宽，提高连接的可靠性。
GD155-16G4 分别支持WAN口和LAN口的链路聚合功能，在点对点模式下，当光线路正常无告警， 配置WAN口链路聚合使能时，以太网传输带宽可达2.5G。为防止以太网丢包，当A，B光线路任何一路不正常（NOP，LOF和对告），则WAN口链路聚合自动取消，且WAN2口将关闭。设备恢复到点对点保护模式。
当设备的以太网WAN侧数据发生环回时，有可能引起LAN侧的以太网络瘫痪。
为了避免这种情况，GD155-16G4 提供了防环回功能：当检测到WAN侧的以太网数据发生环回时（比如由光口环回导致的以太网数据的环回），设备将停止向LAN侧发送以太网数据，从而有效防止了LAN侧的以太网络瘫痪。
用户可以通过CLI打开/关闭该功能，缺省打开。重新上电后，恢复到缺省配置。
以太网环网保护（ERPP）是一种基于物理层故障的保护机制，在网络的物理拓扑成环的情况下，可以避免以太网形成逻辑拓扑环，以避免出现广播风暴。ERPP参照G.8032-2010建议，可提供电信级以太网保护，32个站的典型情况下，保护及恢复时间小于30ms。
GD155-16G4 支持自动拓扑发现功能（ATD），用于环网和链网拓扑。ATD可以实现以下两种应用：
Ø 防止ERPP主站冲突（主站冲突会引起从站瘫痪）；
Ø 查看网络拓扑结构和所有设备的工作状态（NEID,Line_Fail_A,Line_Fail_B,lable_Err，RPL_Owner,Erpp_Break),
注意：ATD功能要求环网或链网中各个网元的光接口按照LA<->LB的方式连接。
