8路485集线器

  • 型号：TW-RS08
  • 功能：

    8进1/2出RS485集线器/分配器

在线咨询

产品详情 产品参数 典型应用 其他型号

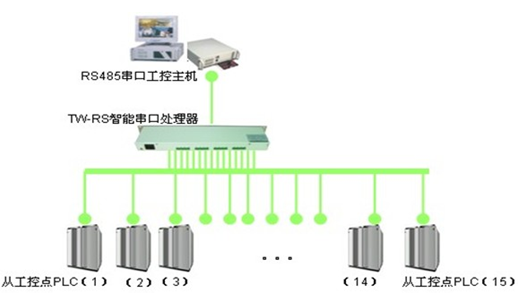

应用(1)： 工控场合(一主多从模式)

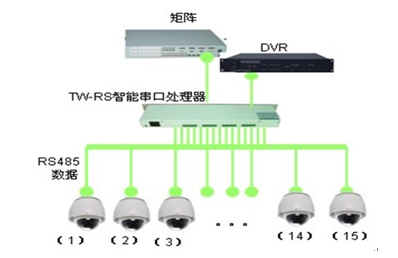

应用(2)安防场合 (多主多从模式)

在监控工程中容易出现二个问题：第一：硬盘录像机和矩阵都通过同一个485总线对云台进行控制，由于硬盘录像机和矩阵的485数据通讯线出来的电压不同，如果两个485总线并在一起，就产生了电压差的问题，从而导致整个系统都不能使用。第二：汇集多个前端球机方向过来的485控制信号接口，如果简单的并线在一起，也会存在电位差的问题或某一路485数据故障，影响其他485数据的通信；施工方采用Tekway公司研发生产的TW-RS交互式集线器解决了这个问题。

解决办法：

1、主串口之间实现光电隔离；

2、汇聚1-15个从485串口之间实现光电隔离；

3、主从串口之间电源隔离供电，从而实现完全隔离，有效彻底解决485数据之间通信的电位差和互相影响问题；

4、数据通信采用存储转发模式；

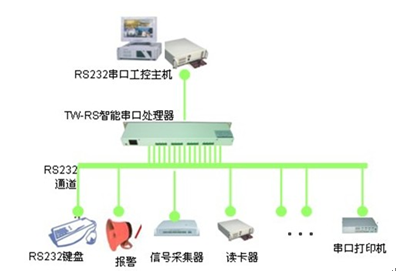

应用(4)： 当TW-RS系列的从串口均为RS232时，可作为RS232端口扩展器使用，是为解决上位机(矩阵或其他控制器)接口太少，因而无法连接多台RS-232设备而特别设计的专用串口扩展设备。TW-RS内部带有大容量的数据(FIFO)缓冲区，从而保证了即使多个上行串口同时上传数据也不会丢失和发生数据冲突，大大提高了数据传输的稳定性和可靠性。


RS232端口扩展器的主串口为COM，与上位机相连，从串口分别设置为COM1，COM2，COM3…..COM15，与键盘，打印机，IC卡读写机等下位机相连；各个串口均为异步全双工通讯方式，主串口的波特率；子串口的波特率、数据位、校验位、停止位均可设置，以便实现与不同的RS-232设备相连接。(本设备仅支持向下广播方式及寻址方式传输)。

TW-RS端口扩展器的各个RS-232接口端均采用了光电隔离技术，防止雷击浪涌引入扩展器及连接设备，内置600W浪涌保护电路，能够隔离2500V的浪涌电压，可有效抑制闪电和ESD，同时有效去除共地干扰，提高设备的稳定性。
