风电场串口设备组网应用
为了满足风电场的环网需求,在变电站继电保护室内需要设置自愈式以太网环光端机,光端机的两个光纤接口分别和风场箱变内安装的智能箱变监控单元连接,以形成环形连接,光端机的电口和变电站内监控系统的100M以太网交换机连接。
智能箱变监控单元--有些厂家目前的单元产品只具有串口而没有以太网接口,需要光端机带有串口(RS232/485),而在中心端,光端机的一个网口可以把远端的串口(RS232/485)进行收敛,也就是提供虚拟串口,不需要再提供物理的串口连接。中心端智能箱变监控系统可以通过网口 与各个远端节点的串口通信,不再像以前部署MOSA的多串口卡插在服务器扩展槽进行转换了。

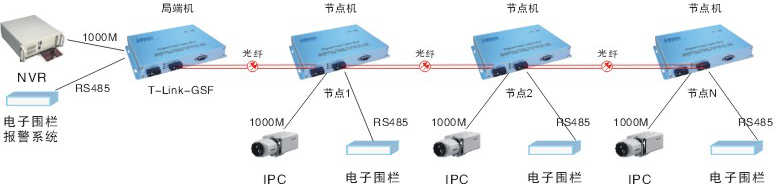

方案一
方案二
